Platformy pro plovoucí pobřežní větrné turbíny

Vysoce kvalitní platformy pro plovoucí pobřežní větrné turbíny od LWY Steel Structure jsou robustní ocelová konstrukční řešení námořní kvality navržená pro drsná provozní prostředí na otevřeném moři. Platformy jsou vyrobeny z vysoce pevné korozivzdorné oceli a mají optimalizovaný hydrodynamický konstrukční design a poskytují vynikající stabilitu, odolnost proti větru a vlnám a proti únavě ve složitých námořních podmínkách.

Díky integraci antikorozních, antikorozních a seismických technologií vyztužení naše pobřežní větrné platformy podporují stabilní dlouhodobý provoz plovoucích větrných turbín, účinně odolávají nárazům oceánských proudů, silným vibracím větru a erozi mořské vody. Tyto ocelové platformy přizpůsobené pro projekty obnovitelné energie na moři se vyznačují vysokou strukturální bezpečností, dlouhou životností a přizpůsobitelnými konstrukčními specifikacemi, splňující přísné mezinárodní normy pro námořní inženýrství a výstavbu větrných elektráren na moři.

Specifikace produktu

Výzvy v mořském prostředí

Koroze v solném spreji

Zatížení atmosférickou solí v pobřežních zónách je klasifikováno jako C5-M, nejzávažnější korozní kategorie podle ISO 9223. Obyčejná lakovaná ocel se porouchá během několika let; platformy pro plovoucí pobřežní větrné turbíny vyžadují od začátku vrstvenou ochranu.

Načítání vln a únavy

Plovoucí konstrukce se nikdy nepřestanou pohybovat. Cyklické zatížení způsobené vlnami, větrem a provozem turbíny vytváří únavové namáhání, které vyžaduje kvalitu svaru a provedení detailů daleko nad rámec stavebních norem.

Omezení přístupu a údržby

Přemalování plošiny 20 km od pobřeží se měří ve dnech plavidel a oknech počasí. Ochrana proti korozi použitá v továrně musí být ochranou, která vydrží.

Materiály a ochrana proti korozi

Třídy oceli

plošiny pro plovoucí pobřežní větrné turbíny jsou vyrobeny z Q355B/Q355D, S355 nebo ekvivalentní konstrukční oceli námořní třídy s certifikovanými rázovými vlastnostmi pro provoz při nízkých teplotách, podle specifikace projektu.

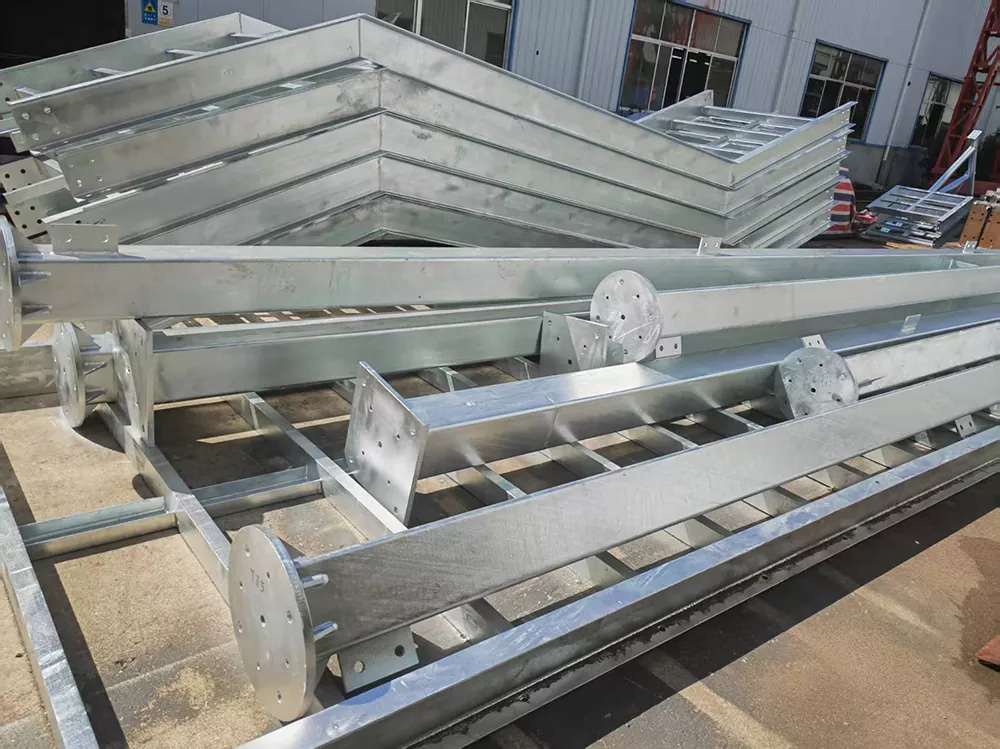

Žárové zinkování

Menší plošiny a lávky jsou žárově zinkovány podle ISO 1461 s minimální tloušťkou zinku 85 μm, což poskytuje desítky let bezúdržbové ochrany v mořském vzduchu.

Nátěrové systémy

Velké primární konstrukce dostávají námořní nátěrový systém: základní nátěr bohatý na zinek, střední epoxidový a polyuretanový nebo polysiloxanový povrch, aplikovaný bezvzduchovým stříkáním po otryskání na Sa 2,5.

Rozhraní katodické ochrany

Komponenty, které se připojují k ponořeným strukturám, jsou podrobně popsány z hlediska kompatibility s obětovanými anodami a systémy s vloženým proudem, včetně svařitelných anod, pokud jsou specifikovány.

Výroba a kvalita svařování

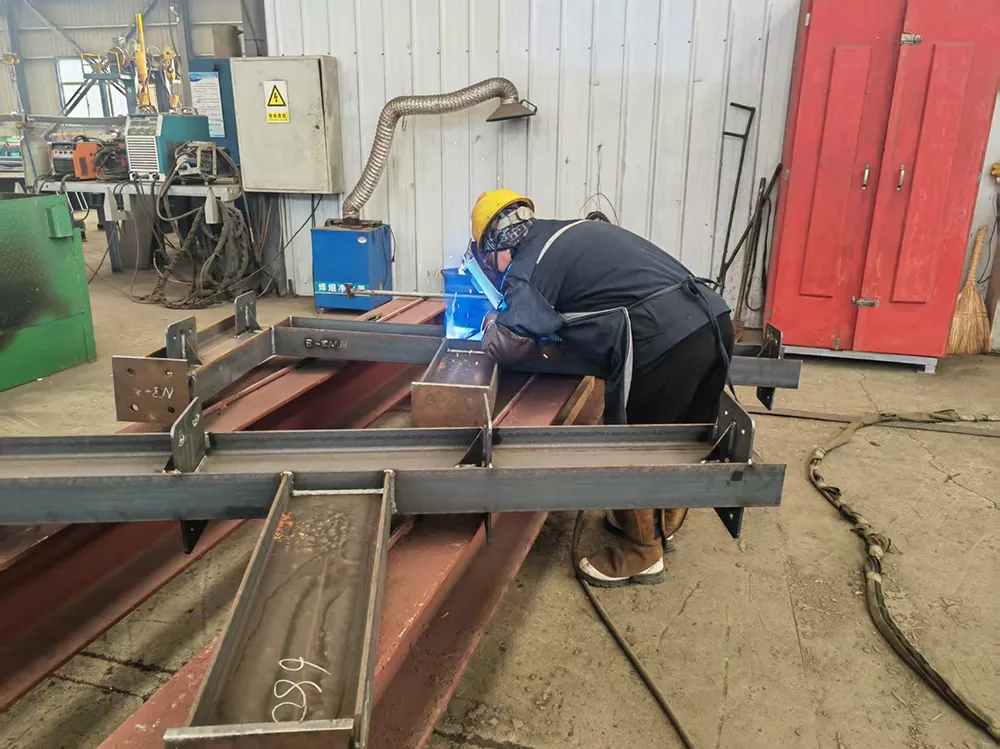

Svařování

Všechny svary jsou prováděny certifikovanými svářeči podle EN ISO 9606 nebo AWS D1.1, s postupy svařování kvalifikovanými před výrobou.

Nedestruktivní testování

Tupé svary v primárních prvcích jsou 100% ultrazvukem nebo radiograficky kontrolovány; koutové svary jsou kontrolovány magnetickými částicemi na základě vzorkování dohodnutého s klientem.

Kontrola rozměrů

Výrobní přípravky a kontrolní přípravky udržují kritické rozměry, jako je rozteč skupin šroubů a rovinnost přírub, v úzkých tolerancích, takže montáž na moři jde dohromady bez přepracování v terénu.

Certifikace a standardy kvality

Aplikace

LWY Steel Structure vyrábí platformy pro plovoucí pobřežní větrné turbíny a související komponenty pro:

1. Obsluha a údržba turbín

2. Přechodové plošiny mezi věží a plovoucím trupem

3. Přístup k chodníkům, podestám a sestavám zábradlí

4. Nosné rámy zařízení pro kotevní a řídicí systémy

5. Nosné konstrukce podstavce helideku a jeřábu (na vyžádání)

FAQ

Q1: Jaké třídy oceli používáte pro plošiny pro plovoucí větrné turbíny na moři?

A1: Ekvivalenty Q355B/Q355D, S355 nebo A572 s certifikovanými rázovými vlastnostmi při nízkých teplotách, vybrané na základě návrhu projektu. Materiálové certifikáty jsou poskytovány pro každou desku a sekci.

Q2: Jak se aplikuje ochrana proti korozi?

A2: Povrchy jsou otryskány na Sa 2,5, poté potaženy základním nátěrem bohatým na zinek, epoxidovým meziproduktem a polyuretanovou úpravou nebo žárově zinkovány podle ISO 1461 pro menší součásti. Celková tloušťka systému obvykle přesahuje 240 μm.

Q3: Dokážete splnit požadavky třídní společnosti?

A3: Náš systém výroby a kontroly kvality je v souladu s praxí DNV, ABS a CCS a pracujeme podle požadavků na svařování a NDT, které specifikuje váš projekt. Průzkum třetí strany je vítán v jakékoli fázi.

Q4: Jaká je vaše dodací kapacita pro offshore komponenty?

A4: Platformy pro plovoucí pobřežní větrné turbíny jsou vyráběny v naší továrně v Qingdao, která má roční zpracovatelskou kapacitu více než 20 000 tun ocelových součástí a nachází se 36 km od přístavu Qingdao, takže velké pobřežní dávky jsou efektivně přepravovány po moři.

Q5: Poskytujete podporu při instalaci?

A5: Poskytujeme montážní výkresy, zvedací plány a mapy svarů a naši inženýři podporují montáž na moři pomocí dálkového navádění nebo dohledu na místě podle potřeby.
