Ocelová konstrukce odolná proti zemětřesení

Ocelová konstrukce odolná proti zemětřesení z továrny LWY Steel Structure využívá optimalizované lehké a vysoce houževnaté ocelové materiály Q235B/Q355 s vědeckým rámovým nosníkem a integrovaným designem silových ložisek. Celková struktura se vyznačuje vysokou tažností, silnou kapacitou rozptylu energie a rovnoměrným rozložením sil, které mohou účinně tlumit a rozptýlit seismickou nárazovou sílu, zabránit celkovému kolapsu a místnímu strukturálnímu zlomu během zemětřesení a výrazně zlepšit strukturální antiseismický stupeň. Na rozdíl od tradičních pevných ocelových konstrukcí si naše seismická konstrukce zachovává pružný deformační prostor a zároveň zajišťuje vysokou nosnost, účinně odolává vibracím, otřesům a vnějším nárazům a udržuje dlouhodobou strukturální stabilitu a integritu.

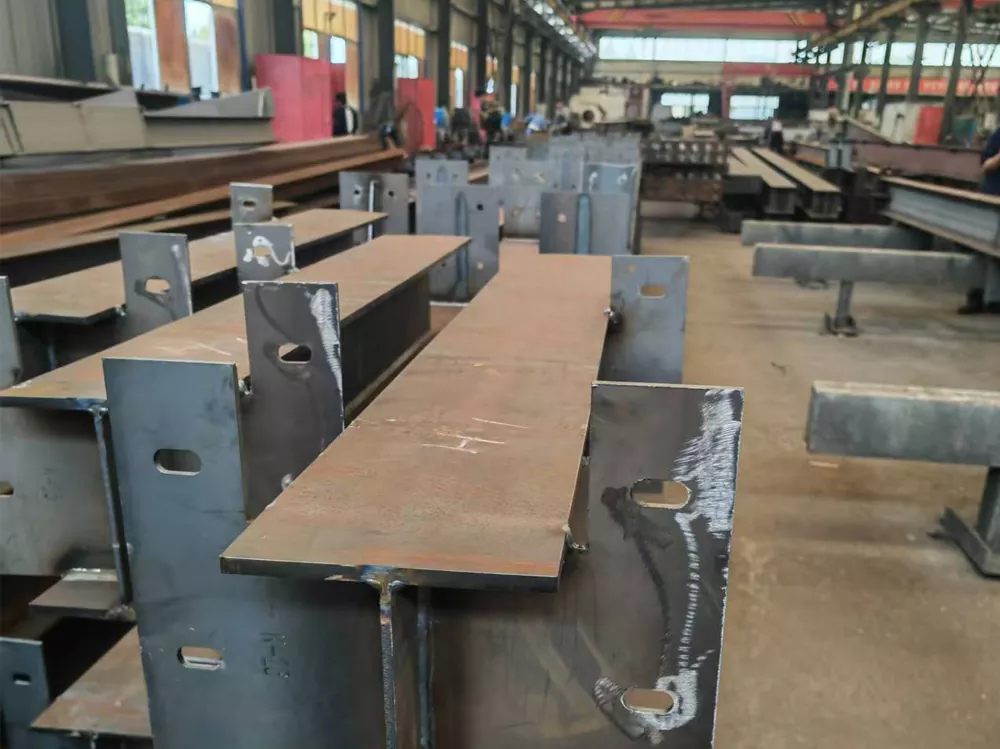

To, co skutečně odlišuje LWY, je náš závazek k celkové efektivitě projektu a dlouhodobé životnosti. Naše předem připravené komponenty jsou vyráběny s přesností na milimetry, což zajišťuje rychlou sešroubovanou montáž na místě, což drasticky snižuje náklady na pracovní sílu a stavební plány. V kombinaci s vynikajícími antikorozními povrchovými úpravami – jako je žárové zinkování a vysoce kvalitní ochranné nátěry – naše ocelová konstrukce odolná proti zemětřesení zaručuje strukturální integritu po desetiletí s minimální údržbou. Staňte se partnerem LWY Steel Structure a vybudujte bezpečnější, silnější a nákladově efektivnější zařízení pro váš další globální projekt.

Jak ocel odolává zemětřesení

Tažnost

Ocelové prvky se místo lámání poddajnou a plasticky deformují při extrémním zatížení. Rám z tvárné oceli se může během zemětřesení výrazně kývat, zatímco absorbuje energii, a po zastavení třepání zůstane stát.

Nízká hmotnost

Ocelové konstrukce váží zlomek ekvivalentních betonových budov. Nižší hmotnost znamená nižší seizmické setrvačné síly – konstrukce má menší hmotnost, aby se při otřesech tlačila.

Ztráta energie

Spojení moment-rám a poddajné prvky přeměňují seismickou energii na plastickou deformaci. Určené tvárné zóny, jako jsou konce trámů, jsou podrobně popsány tak, aby nejprve podléhaly a chránily sloupy a spoje, které drží budovu.

Principy seismického návrhu

Silný sloup, slabý paprsek

Plastové panty jsou vtlačeny do nosníků spíše než do sloupů, takže rám se jako celek kývá a sloupy stále přenášejí gravitační zatížení.

Tvárné spoje

Ocelové konstrukce odolné proti zemětřesení jsou navrženy a podrobně zpracovány tak, aby rozvinuly plnou plastovou kapacitu spojených prvků, s otvory pro přístup ke svarům, odstraněním opěrné tyče a v případě potřeby spojovacími deskami.

Výztužné a tlumicí systémy

Koncentrické a excentrické vyztužené rámy a tam, kde je to specifikováno, vzpěry nebo tlumiče s omezením vzpěru, vyladí tuhost konstrukce a rozptyl energie podle seismických požadavků.

Návrhové standardy

Tyto ocelové konstrukce od společnosti LWY jsou navrženy podle příslušného kódu místa projektu:

GB 50011 – čínský seismický návrhový kód, včetně intenzity seismického opevnění a pravidel pro tvárné detaily

EN 1998 (Eurocode 8) – Evropský seismický návrh, s třídami tažnosti DCM a DCH

AISC 341 — Seizmická opatření USA pro ocelové konstrukce, včetně systémů SMF a IMF

Naši inženýři s vámi před návrhem potvrdí řídící kód, seismickou zónu a faktor důležitosti, aby dodaná konstrukce splňovala vaše místní požadavky na shodu.

Specifikace produktu

Seismický návrh je specifický pro lokalitu: třída půdy, seismická zóna, výška budovy a obsazenost určují systém a detaily. Zašlete nám údaje o poloze a budově a naši inženýři navrhnou a ocitnou strukturu podle vašeho kódu.

Aplikace

Ocelové konstrukce odolné proti zemětřesení z obleku LWY Steel Structure:

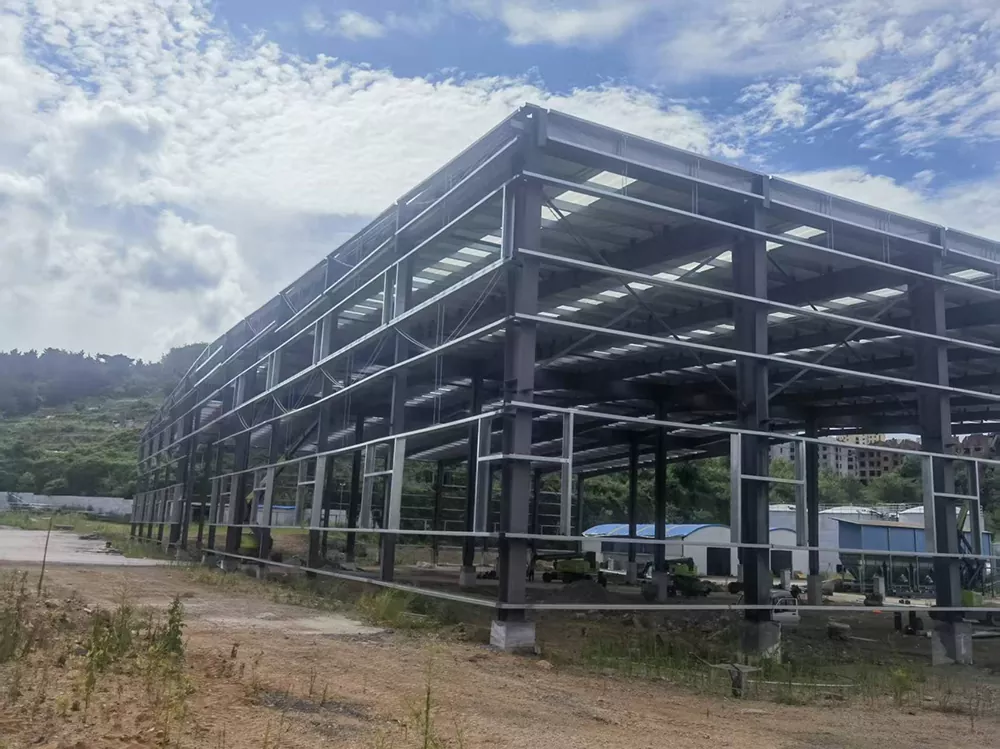

1. Továrny a sklady v seismických zónách

2. Školy, nemocnice a veřejné budovy s vyšší důležitostí

3.Vícepodlažní obytné a kancelářské budovy

4. Datová centra a kritická zařízení, která musí zůstat v provozu

5. Renovace a rozšíření stávajících konstrukcí

Každý projekt je dodáván s konstrukčními výpočty, detaily připojení a výrobními záznamy, které prokazují shodu s kódem místním úřadům.

Skutečný případ ocelové konstrukce LWY: Modulární modulový klastr z lehké oceli

Typ projektu: Rekonstrukce bytového domu

Umístění a seismický standard: Kobe, Japonsko

Konstrukce a technické vlastnosti:

1. Lehká konstrukce: Lehká ocelová konstrukce tvarovaná za studena (LGS) tvořící 3D krabicovou konstrukční síť.

2. Snížení setrvačné síly: Vlastní hmotnost konstrukce snížena na 1/5 konvenčních betonových budov, což výrazně snižuje celkovou seismickou sílu působící na budovu.

3. Upevňovací systém: Vysokopevnostní samořezné šrouby spárované s přidržovacími kotvami proti zvednutí pro zajištění strukturální integrity při zatížení směrem nahoru/smykem.

FAQ

Q1: Pro jaký seismický kód navrhujete?

A1: Kód vašeho projektu: GB 50011 pro Čínu, EN 1998 pro Evropu, AISC 341 pro USA nebo místní ekvivalent. Před zahájením návrhu potvrdíme řídící kód a seismické parametry.

Q2: Jaká je maximální seismická intenzita, pro kterou navrhujete?

A2: Naše standardní řada pokrývá intenzity opevnění 7–9 (0,10g–0,40g PGA). Vyšší požadavky jsou řešeny speciálními systémy, jako jsou vzpěry nebo tlumiče, navržené podle projektu.

Q3: Jak ověřujete kvalitu svaru v momentových spojích?

A3: Momentové spoje s plným průvarem provádějí certifikovaní svářeči s kvalifikovanými postupy a kontrolují je ultrazvukovým testováním, pokud to stanoví kód nebo projekt. Záznamy o kontrole jsou dodávány s konstrukcí.

Otázka 4: Může být ocelová konstrukce odolná proti zemětřesení v seismických zónách ekonomičtější než betonová?

A4: Často ano. Lehčí ocelový rám snižuje základové práce a seismickou hmotu a prefabrikace zkracuje dobu výstavby. Celkové náklady závisí na místě a kódu, ale ocel je stále více konkurenceschopná v oblastech s vysokou seismickou zátěží.

Q5: Dodáváte dokumentaci pro místní schválení?

A5: Ano. K dispozici jsou konstrukční výpočty, dílenské výkresy, materiálové certifikáty a záznamy o kontrole svarů, takže váš technik a místní úřad mohou ověřit shodu.
