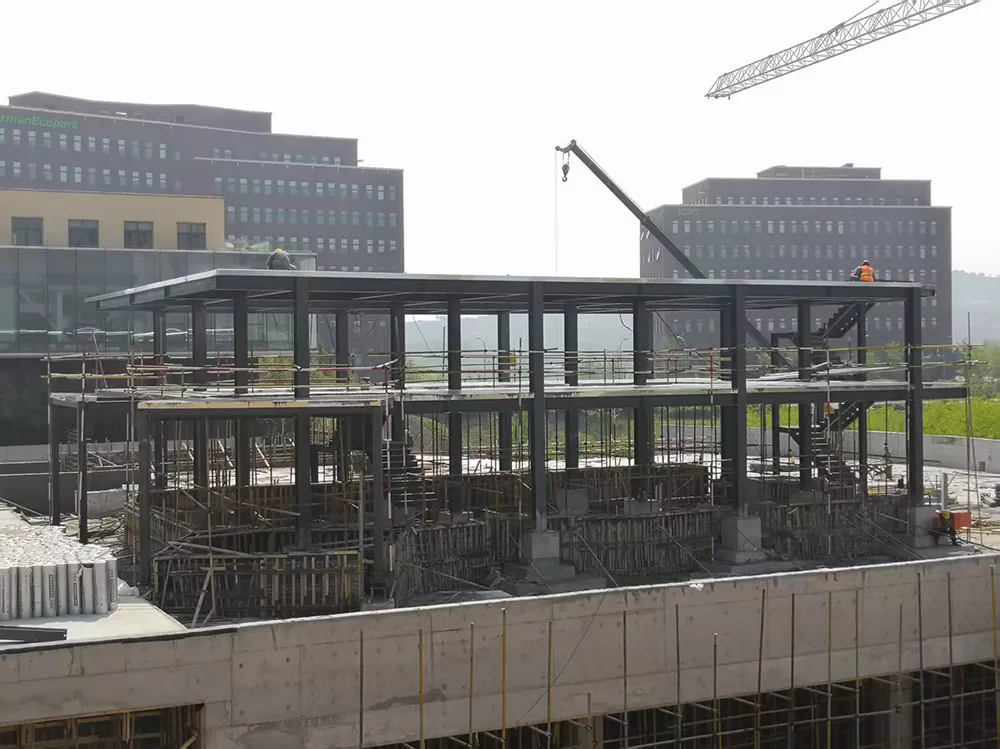

Anocelová konstrukce odolná proti zemětřeseníje navržen tak, aby odolal seismickým silám prostřednictvím vhodného konstrukčního systému, prvků z tvárné oceli, spolehlivých spojů a pečlivě koordinovaného inženýrství. Tato příručka vysvětluje, jak funguje seismický návrh, které faktory ovlivňují výkon konstrukce, jak hodnotit stavební náklady a co by kupující měli zkontrolovat při výběru výrobce ocelové konstrukce. Zjistěte, jak může informované plánování zlepšit bezpečnost, trvanlivost, efektivitu projektu a dlouhodobou hodnotu.
1. Co je to ocelová konstrukce odolná proti zemětřesení?
Ocelová konstrukce odolná proti zemětřesení je budova nebo inženýrská konstrukce navržená tak, aby odolávala silám a pohybům generovaným seismickou aktivitou. Místo toho, aby se spoléhala pouze na pevnost jednotlivých sloupů a nosníků, používá integrovaný konstrukční systém k bezpečnému přenosu zemětřesení směrem k základům.
Během zemětřesení se země rychle pohybuje, což způsobuje, že hmota budovy vytváří setrvačné síly. Tyto síly mohou způsobit horizontální pohyb, strukturální deformace, spojovací napětí a další požadavky na základy. Dobře navržená ocelová konstrukce zohledňuje tyto efekty prostřednictvím vhodných velikostí prvků, konstrukčních konfigurací, detailů připojení a technických výpočtů.
Důležité je, že odolnost proti zemětřesení neznamená, že budova zůstane při každém zemětřesení zcela nepoškozená. V závislosti na cílech návrhu a seismických požadavcích se může vyskytnout řízená poddajnost konstrukce a určitá nekonstrukční poškození. Základním cílem je snížit riziko katastrofického selhání a dosáhnout výkonu požadované platnými stavebními předpisy.
Kde se používají ocelové konstrukce odolné proti zemětřesení?
Tyto struktury jsou relevantní pro širokou škálu projektů, včetně:
- Průmyslové továrny, výrobní dílny a sklady.
- Komerční budovy, kanceláře a maloobchodní prostory.
- Logistická centra a distribuční zařízení.
- Veřejné budovy a další stavby se specifickými požadavky na obsazenost.
- Specializované ocelové konstrukce a průmyslové nosné konstrukce.
Vhodné řešení závisí na použití budovy, výšce, geometrii, místním seismickém nebezpečí, půdních podmínkách a požadované úrovni výkonu.
2. Proč mohou ocelové konstrukce fungovat dobře během zemětřesení
Ocel je široce používána v seismickém inženýrství kvůli její pevnosti, tažnosti a kapacitě pro prefabrikaci. Tyto výhody se však promítnou do spolehlivého výkonu pouze tehdy, když je celá konstrukce správně navržena, vyrobena a sestavena.
Tažnost a ztráta energie
Tažnost je schopnost materiálu nebo konstrukční součásti podstoupit podstatnou deformaci, aniž by okamžitě ztratila svou nosnost. Řádně detailní ocelové prvky mohou podléhat za náročných seismických podmínek, což umožňuje konstrukci rozptýlit energii prostřednictvím řízeného nepružného chování.
Tato charakteristika je zvláště důležitá, protože síly zemětřesení mohou opakovaně změnit směr. Prvky a spoje proto musí vyhovět očekávaným požadavkům na deformaci, aniž by došlo k předčasnému prasknutí, nestabilitě nebo nepřijatelnému úbytku pevnosti.
Vysoký poměr pevnosti a hmotnosti
Ocel může poskytnout značnou strukturální pevnost, aniž by vyžadovala nadměrně těžké prvky. Vzhledem k tomu, že seismické setrvačné síly úzce souvisejí s hmotou budovy a zrychlením země, snížení zbytečné hmotnosti konstrukce může pomoci zvládnout požadavky zemětřesení. Skutečný výkon však závisí spíše na celkovém stavebním systému než samotné hmotnosti materiálu.
Řízení prefabrikace a výroby
Ocelové komponenty mohou být vyrobeny v kontrolovaném dílenském prostředí před přepravou na staveniště. Tento proces může zlepšit rozměrovou konzistenci, zjednodušit kontrolu a omezit určité činnosti na místě. Přesné výrobní výkresy, sledovatelné materiály, kvalifikované postupy svařování a vhodná kontrola zůstávají zásadní.
3. Klíčové součásti ocelových konstrukcí odolných proti zemětřesení
Spolehlivý seismický výkon vyžaduje pro spolupráci více konstrukčních prvků. Slabost jedné kritické komponenty může podkopat výkon širšího systému.
Konstrukční rámy
Trámy a sloupy tvoří primární nosnou konstrukci. Jejich rozměry, materiálové vlastnosti a uspořádání ovlivňují pevnost, tuhost, stabilitu a deformační schopnost budovy. Inženýři musí vyhodnotit interakce mezi těmito prvky spíše než vybírat řezy pouze na základě vertikálních zatížení.
Výztužné systémy
Diagonální výztuhy mohou poskytnout účinný způsob, jak odolávat bočním silám. V závislosti na zvoleném systému mohou výztuhy fungovat primárně prostřednictvím tahu a stlačení nebo mohou obsahovat specializované mechanismy pro zlepšení seismického chování. Jejich uspořádání musí být v souladu s dveřmi, okny, strojním zařízením, cirkulačními trasami a dalšími architektonickými nebo provozními požadavky.
Beam-to-Column Connections
Spoje přenášejí síly mezi konstrukčními prvky a silně ovlivňují celkové seismické chování. Šroubové a svařované spoje musí být navrženy pro síly, rotace a cyklické zatížení spojené se zvoleným konstrukčním systémem.
Podrobnosti připojení by se měly řídit platnými konstrukčními ustanoveními. Improvizované záměny, neschválené změny svařování a nekonzistentní instalace šroubů mohou ohrozit zamýšlenou dráhu zatížení.
Základy a kotevní šrouby
Základy přenášejí konstrukční síly do země. Jejich konstrukce musí zohledňovat půdní podmínky, převrácení, sesouvání, zvednutí a síly přenášené přes patky sloupů a kotevní šrouby. Dokonce i dobře navržený ocelový rám může fungovat špatně, pokud je jeho základový systém nedostatečný.
Střešní a podlahové membrány
Střešní a podlahové systémy pomáhají shromažďovat a rozdělovat boční síly na určené seismicky odolné prvky. Jejich spoje, kolektory a nosné komponenty musí být koordinovány s celkovým konstrukčním návrhem, aby byla zachována spojitá dráha zatížení.
| Komponent | Primární funkce | Důležitá úvaha |
|---|---|---|
| Trámy a sloupy | Přenášejí gravitační zatížení a přispívají k bočnímu odporu | Pevnost, stabilita a tažnost |
| Výztužné nebo momentové rámy | Odolá horizontálním seismickým silám | Výběr systému a deformační kapacita |
| Spojení | Přenos sil mezi pruty | Kvalifikované detaily a cyklický výkon |
| Základy a kotvy | Přeneste konstrukční síly na zem | Kapacita půdy, vztlak a převrácení |
| Membrány a kolektory | Rozložte boční síly napříč konstrukcí | Spojitost a integrita spojení |
4. Jak seismický návrh zlepšuje konstrukční bezpečnost
Efektivní seismické inženýrství začíná na místě budovy a pokračuje přes návrh, výrobu, montáž a kontrolu. Každá fáze musí podporovat stejné strukturální výkonnostní cíle.
Krok 1: Vyhodnoťte místo a seismické nebezpečí
Inženýři identifikují příslušné seismické parametry návrhu, zemní podmínky, obsazenost budovy a příslušné požadavky předpisů. Geotechnické průzkumy pomáhají stanovit vlastnosti půdy a identifikovat potenciální problémy, jako je usazování nebo zkapalňování, kde je to relevantní.
Krok 2: Vyberte vhodný konstrukční systém
Momentově odolné rámy, vyztužené rámy a další povolené systémy nabízejí různé kombinace tuhosti, pevnosti, tažnosti a architektonické flexibility. Výběr by měl odrážet rozměry budovy, zamýšlené použití, seizmické požadavky a stavební omezení.
Krok 3: Analyzujte sílu, drift a stabilitu
Statická analýza odhaduje, jak budova reaguje na návrhové zatížení. Inženýři kontrolují síly na členu, boční posunutí, posun mezi podlažími, kde je to vhodné, celkovou stabilitu a potenciální nepravidelnosti. Konstrukce, která splňuje základní požadavky na pevnost, může stále vyžadovat další tuhost nebo detaily, aby splnila cíle provozuschopnosti a výkonu.
Krok 4: Detail připojení a tvárných součástí
Seizmická opatření mohou vyžadovat specifické proporce prvků, konfigurace připojení, zajištění proti místnímu nebo příčnému vybočení a posouzení na základě kapacity. V mnoha systémech se inženýři snaží podporovat kontrolovanou poddajnost u určených komponent a zároveň chránit kritická spojení a další prvky před předčasným selháním.
Krok 5: Ověřte výrobu a montáž
Zajištění kvality zahrnuje ověření materiálu, kontrolu rozměrů, kontrolu svařování, kontrolu instalace šroubů a potvrzení, že namontované komponenty odpovídají schváleným výkresům. Změny konstrukčních detailů by měl zkontrolovat a schválit odpovědný inženýr.
Pro projekty ve Spojených státech mohou aplikovatelné požadavky zahrnovat Mezinárodní stavební zákon, ASCE/SEI 7 a příslušné normy AISC, včetně AISC 341 pro seismický návrh konstrukčních ocelových systémů. Jiné země a regiony mohou vyžadovat jiné standardy. Pro každý projekt musí být potvrzeny řídící předpisy a jejich přijatá vydání.
5. Společné výzvy a praktická řešení
Kupující a projektoví manažeři často čelí obtížné rovnováze mezi rozpočtem, rychlostí výstavby, funkčností budovy a konstrukční bezpečností. Včasné rozpoznání běžných rizik může snížit nákladné změny a zpoždění, kterým se lze vyhnout.
Výzva 1: Výběr struktury pouze na základě ceny
Nízká počáteční nabídka může vyloučit důležité inženýrské služby, detaily připojení, testování, ochranné nátěry nebo požadavky na montáž. Porovnejte dodavatele s použitím jasně definovaného rozsahu, nikoli pouze uváděné tonáže oceli nebo celkové ceny.
Výzva 2: Zacházení se standardními ocelovými budovami jako univerzálně vhodné
Standardní konfigurace budovy nemusí splňovat seizmické požadavky nebo architektonické požadavky každého místa. Před přijetím prefabrikovaného řešení si vyžádejte technickou revizi konkrétního projektu, zejména pro nepravidelná uspořádání, těžká zařízení nebo místa s významným seismickým nebezpečím.
Výzva 3: Přehlížení nestrukturálních součástí
Opláštění, podhledy, mechanická zařízení, potrubí, kabelové lávky a skladovací systémy mohou být poškozeny pohybem budovy. Jejich podpora a vazby by měly být hodnoceny podle příslušných požadavků a výkonnostních cílů projektu.
Výzva 4: Provádění neschválených úprav stránek
Přesouvání výztuh, řezání prvků, vrtání neschválených děr nebo změna spojů může změnit dráhu zatížení konstrukce. Stavební týmy by měly před implementací předložit navrhované změny k technickému posouzení.
Výzva 5: Zanedbávání dlouhodobé údržby
Koroze, poškozené povlaky, uvolněné součásti a nezdokumentované změny mohou časem ovlivnit provozuschopnost. Vytvořte plán údržby a zajistěte vhodné kontroly, zejména po významném zemětřesení nebo při zjištění viditelného poškození konstrukce.
6. Jak vybrat správný konstrukční systém
Neexistuje jediné řešení ocelové konstrukce vhodné pro každou budovu. Nejlepší volba závisí na technických požadavcích, užitné podlahové ploše, výšce budovy, stavebních metodách a ekonomice projektu.
| Strukturální systém | Potenciální výhody | Body k vyhodnocení |
|---|---|---|
| Momentově odolný rám | Může nabídnout otevřené uspořádání interiéru s menším počtem diagonálních výztuh | Detailování připojení, kontrola posunu a složitost výroby |
| Vyztužený rám | Může poskytnout účinnou boční tuhost a odolnost vůči síle | Umístění vzpěry, architektonická interference a chování vzpěry |
| Duální nebo kombinovaný systém | Může integrovat různé mechanismy odolnosti proti boční síle | Kompatibilita systému, rozložení sil a složitost návrhu |
Jedná se o obecná srovnání, která nenahrazují projektové inženýrství. Vhodnost a povolené použití každého systému závisí na místních předpisech, kategorii seismického návrhu, konstrukční konfiguraci a podrobném návrhu.
U průmyslových zařízení by rozhodnutí mělo zohledňovat také mostové jeřáby, vibrace strojů, velké otvory, budoucí expanzi a požadavky na nepřerušovanou výrobu. Včasná koordinace mezi vlastníkem, architektem, statikem a dodavatelem ocelových budov může předejít konfliktům, jejichž pozdější řešení je nákladné.
7. Co ovlivňuje náklady na ocelové konstrukce odolné proti zemětřesení?
Cena ocelové konstrukce odolné proti zemětřesení závisí na více než na množství oceli. Konečnou investici může ovlivnit konstrukční složitost, výrobní požadavky, podmínky na místě, logistika a kontrola.
Hlavní nákladové faktory
- Požadavky na seismický design:Vyšší požadavky na design nebo specializované konstrukční systémy mohou vyžadovat další konstrukční, materiálové nebo spojovací detaily.
- Rozměry budovy:Délka rozpětí, výška, rozteč sloupů a nepravidelná geometrie ovlivňují velikosti prvků a složitost výroby.
- Specifikace oceli:Požadované jakosti, dostupnost sekce, tloušťka plechu a sledovatelnost ovlivňují nákup.
- Návrh připojení:Specializované spoje, výztuhy, postupy svařování a požadavky na kontrolu mohou zvýšit výrobní náklady.
- Podmínky založení:Charakteristiky půdy, požadavky na kotvy a geometrie základů mohou podstatně změnit náklady na výstavbu.
- Doprava a montáž:Přepravní vzdálenost, rozměry součástí, zvedací přístup a místní mzdové náklady ovlivňují náklady na dodání a montáž.
- Ochranné systémy:Protikorozní ochrana, protipožární ochrana a další úpravy specifické pro daný projekt zvyšují celkové náklady.
Jak mohou kupující kontrolovat náklady, aniž by ohrozili bezpečnost?
Začněte s jasným zadáním projektu, které zahrnuje umístění, rozměry, zamýšlené použití, zatížení zařízení, architektonické požadavky, použitelné kódy a požadovaný harmonogram dodávek. Vyžádejte si srovnatelné nabídky se stejným technickým rozsahem a jasně identifikovanými výjimkami.
Hodnotové inženýrství může pomoci optimalizovat velikosti členů, mřížky sloupů, detaily připojení a výrobní sekvence. Změny komponent odolných vůči seismickým silám však musí zkontrolovat kvalifikovaní odborníci a musí zachovat požadované konstrukční vlastnosti.
Je také užitečné porovnávat celkové náklady na instalaci namísto samotné ceny materiálu. Dobře koordinovaný návrh může snížit plýtvání, přepracování staveniště, zpoždění výstavby a budoucí náklady na údržbu.
8. Jak vybrat spolehlivého výrobce ocelové konstrukce
Výběr správného výrobce je důležitým nákupním rozhodnutím, zejména pokud projekt zahrnuje seismické požadavky, přizpůsobené rozměry nebo mezinárodní dodávky. Dodavatel by měl být schopen podpořit schválený technický návrh konzistentní kvalitou výroby a jasnou dokumentací.
Vyhodnoťte technické schopnosti
Zeptejte se, zda výrobce může pracovat z výkresů specifických pro projekt, koordinujte to s odpovědným statikem a zhotovte požadované sekce a spojovací sestavy. Potvrďte, kdo je odpovědný za konstrukční návrh, výpočty připojení, návrh základů a dodržování místních předpisů.
Zkontrolujte řízení kvality a sledovatelnost
V závislosti na smlouvě a řídících normách mohou příslušné záznamy zahrnovat certifikáty materiálu, dokumentaci postupu svařování, kvalifikaci svářeče, zprávy o kontrole, záznamy o kontrole rozměrů a specifikace šroubů. Vyžádejte si důkazy odpovídající úrovni rizika projektu a regulačním požadavkům.
Potvrďte odpovědnost za dodávku a instalaci
Ujasněte si dodací lhůty výroby, balení, přepravní podmínky, montážní podporu, instalační tolerance a postupy pro manipulaci s poškozenými nebo nevyhovujícími součástmi. Podrobný plán dodávek může snížit problémy s koordinací mezi výrobcem, poskytovatelem přepravy a stavebním týmem.
Otázky, které je třeba si položit před zadáním objednávky
- Dokážete vyrobit ocelové komponenty podle schválených projektových výkresů?
- Jaké kontroly kvality a materiálová dokumentace jsou zahrnuty?
- Které inženýrské služby jsou zahrnuty a které vyžadují samostatné schůzky?
- Jak jsou řízeny změny návrhu a výrobní revize?
- Jaké jsou dodací podmínky, požadavky na balení a odpovědnost za instalaci?
- Můžete poskytnout relevantní reference projektu a ověřitelné záznamy o kvalitě?
QINGDAO LIWEIYUAN HEAVY INDUSTRY CO., LTD.mohou být zahrnuty do procesu hodnocení dodavatelů pro projekty ocelových konstrukcí. Kupující by měli před rozhodnutím o nákupu projednat své specifické požadavky na stavbu, rozsah výroby, očekávání dokumentace a dodací podmínky přímo se společností.
9. Často kladené otázky
1. Čím se ocelová konstrukce odolná proti zemětřesení liší od běžné ocelové budovy?
Ocelová konstrukce odolná proti zemětřesení je speciálně navržena a detailně navržena tak, aby odolávala seismickým silám a přizpůsobila se požadovaným strukturálním deformacím. Jeho systém, který odolává příčné síle, spojení, prvky a základy musí spolupracovat při zatížení zemětřesením. Běžná ocelová budova není automaticky vhodná pro místa s vysokou seismickou poptávkou.
2. Jsou ocelové konstrukce zcela odolné proti zemětřesení?
Žádná budova nemůže zaručit, že odolá každému možnému zemětřesení bez poškození. Správný seismický návrh má za cíl dosáhnout definovaných výkonnostních cílů a snížit riziko katastrofického selhání za specifikovaných návrhových podmínek. Skutečné výsledky závisí na pohybu země, podmínkách půdy, konstrukční konfiguraci, kvalitě konstrukce a dalších faktorech.
3. Jsou vyztužené rámy lepší než rámy odolné proti momentu?
Ani jeden systém není univerzálně lepší. Vyztužené rámy mohou poskytnout účinnou boční tuhost, zatímco rámy odolné proti momentu mohou nabídnout větší flexibilitu pro otevřené uspořádání interiéru. Vhodná volba závisí na seizmických požadavcích, mezích snosu, architektonických požadavcích, rozměrech budovy a příslušných předpisech.
4. Lze použít montovanou ocelovou budovu v oblastech náchylných k zemětřesení?
Ano, pokud je celá budova speciálně navržena pro seizmické požadavky místa a odpovídá platným předpisům. Kupující by si měli ověřit konstrukční návrh, detaily připojení, požadavky na základy, výrobní tolerance a instalační postupy, spíše než předpokládat, že je vhodný standardní prefabrikovaný design.
5. Které normy platí pro ocelové konstrukce odolné proti zemětřesení?
Požadavky závisí na umístění projektu a platném stavebním předpisu. Ve Spojených státech mohou příslušná ustanovení zahrnovat IBC, ASCE/SEI 7 a AISC 341. Jiné jurisdikce mohou používat různé národní nebo regionální normy. Návrhářský tým by měl potvrdit přijatá vydání a příslušné požadavky před zahájením projektování.
6. Stojí ocelová konstrukce odolná proti zemětřesení více?
V porovnání s budovou, která nevyžaduje stejný seizmický výkon, může vyžadovat další inženýrské práce, specializovaná připojení nebo náročnější kontroly kvality. Skutečná cena závisí na místě, konstrukčním systému, geometrii budovy, materiálech a rozsahu stavby. Včasná technická koordinace může pomoci kontrolovat náklady, aniž by byla ohrožena bezpečnost.
7. Jaké dokumenty by měli kupující požadovat od dodavatele ocelových konstrukcí?
V závislosti na smlouvě mohou kupující požadovat schválené výrobní výkresy, materiálové certifikáty, záznamy o svařování a kontrole, zprávy o rozměrech, specifikace šroubů, dokumentaci povlaku a pokyny k instalaci. Konstrukční výpočty a dokumentaci shody by měly být také získány od odpovědných kvalifikovaných odborníků na projektování, pokud je to požadováno.
8. Jak lze zlepšit seizmickou výkonnost stávající ocelové budovy?
Kvalifikovaný statik by měl nejprve zhodnotit budovu, dostupné výkresy, pozorovaná poškození a příslušné požadavky na posouzení. Potenciální opatření pro modernizaci mohou zahrnovat zesílení spojů, přidání výztuhy, vylepšení kolektorů nebo membrán a modernizaci dalších vadných součástí. Vhodné řešení se musí řídit posouzením specifickým pro budovu spíše než obecným doporučením pro posílení.
10. Stavějte s jistotou díky lepšímu plánování ocelových konstrukcí
Ocelová konstrukce odolná proti zemětřesení je výsledkem koordinovaného inženýrství, vhodných materiálů, spolehlivých spojů, kontrolované výroby a pečlivé instalace. Pevnost a tažnost oceli nabízí důležité výhody, ale tyto výhody musí být podpořeny kompletním konstrukčním systémem navrženým pro aktuální staveniště a požadavky projektu.
Pro vlastníky budov, dodavatele, vývojáře a nákupní týmy je nejúčinnějším přístupem definovat cíle seismické výkonnosti včas, porovnat dodavatele s konzistentními technickými specifikacemi a ověřit kvalitní dokumentaci před zahájením výstavby. Tyto kroky pomáhají řídit rizika, zlepšovat koordinaci projektů a podporovat dlouhodobý výkon budovy.
