Nástroje pro zvedání ocelových konstrukcí vyrábí společnost Liweiyuan, profesionální výrobce ocelových konstrukcí v Číně. Používáme prvotřídní řemeslo a vysoce kvalitní suroviny. Naše produkty si můžete koupit s důvěrou, protože prodáváme přímo z továrny.
1. Nosnost zvedacího nástroje
Na základě hmotnosti prvků ocelové konstrukce (5-50 tun) je stanoveno jmenovité zatížení zvedacího nástroje minimálně 60 tun s bezpečnostním faktorem ≥ 3,5. Použitým materiálem je nízkolegovaná ocel Q355B s mezí kluzu ≥ 345 MPa.
2. Strukturální forma
Je použita rámová konstrukce portálu s dvojitým zvedacím bodem s nastavitelnou délkou hlavního nosníku 11,5 m. Úhlová ocel 80*80Q355B se používá v uzlech pro zvedání nástroje, s výztužnými žebry o tloušťce 16 mm v uzlech.
3. Způsob připojení
Zvedací oka jsou navržena jako desková konstrukce se dvěma oky s otvorem 50 mm a tloušťkou 20 mm. K nosníku se používá svařování s plným průvarem (svar třídy 2), s výškou svarového ramene ≥ 12 mm.
1. Hlavní materiálové specifikace

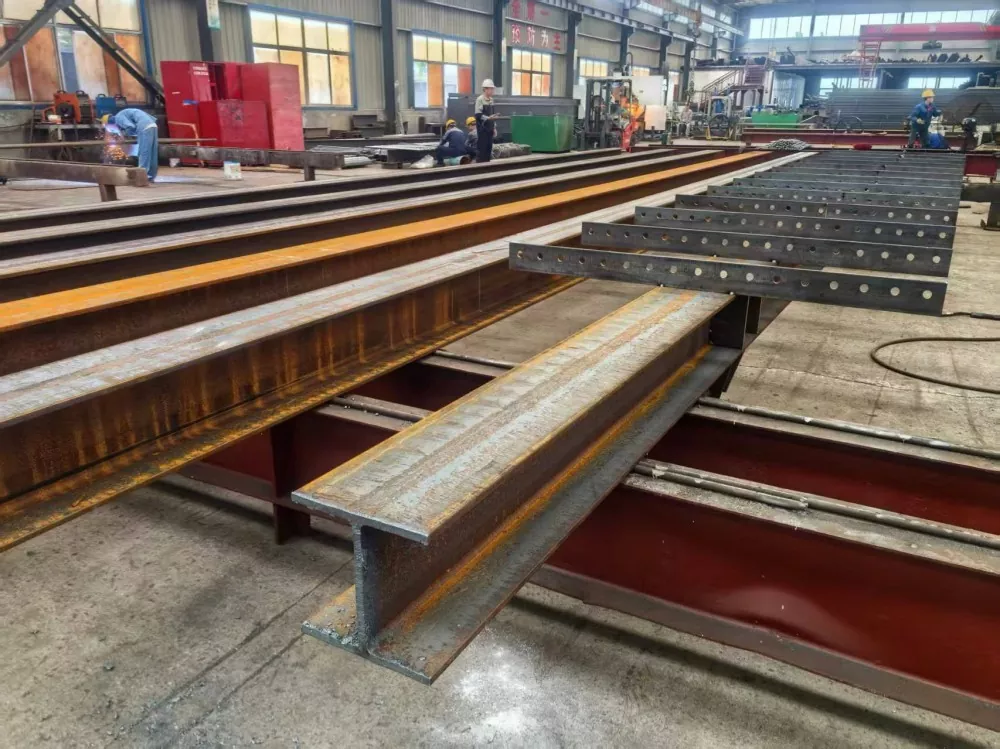

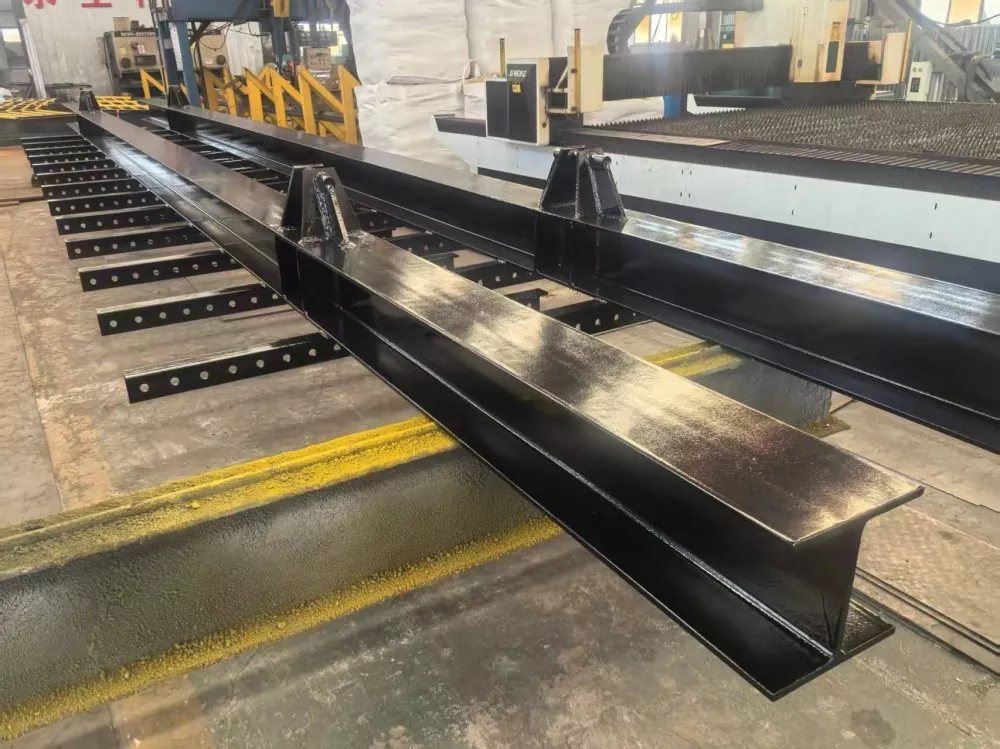

○ Příčník: ocel H300×200×8×12

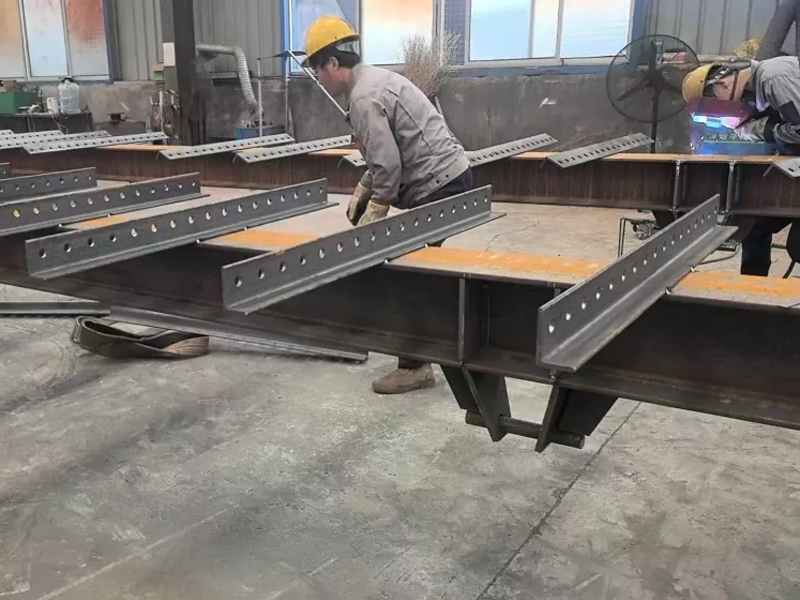

○ Uzel pro zavěšení nástroje: 80*80 Q355B Úhlová ocel
○ Zvedací oko: Laserem vyřezané z ocelového plechu Q355B o tloušťce 20 mm
2. Technologie zpracování
○ Řezání: CNC řezání laserem, drsnost povrchu řezu Ra ≤ 25μm

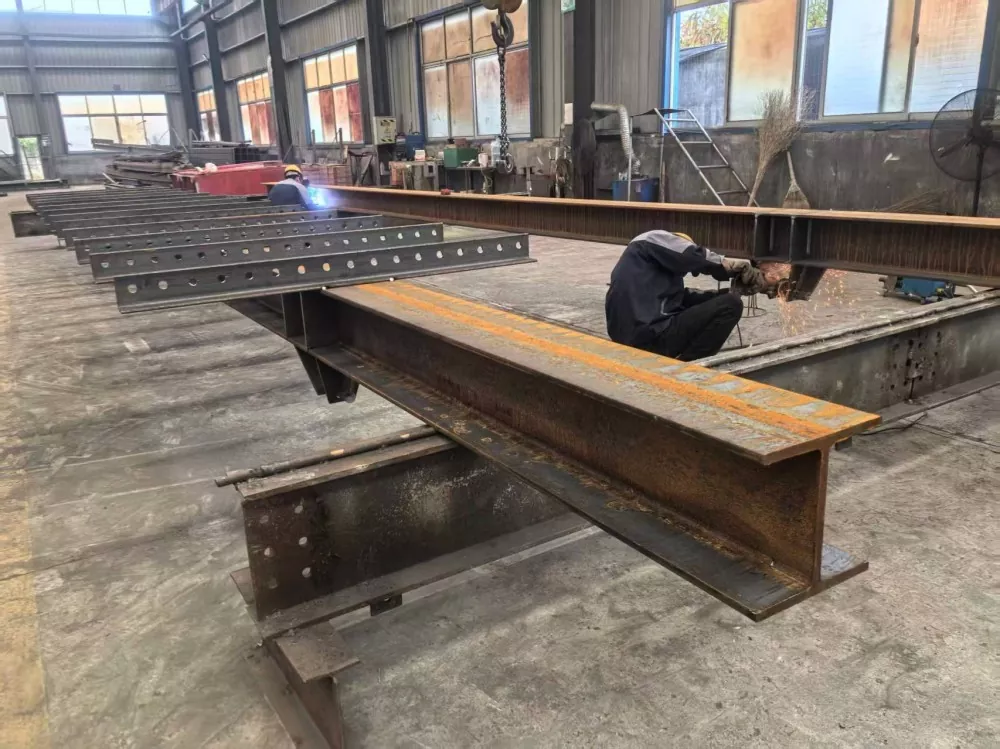

○ Svařování: svařování v ochranné atmosféře CO₂, svařovací drát ER50-6, uchování tepla po svařování při 200 °C pro odlehčení pnutí
○ Tepelné zpracování: Zvedací oka procházejí kalením a temperováním (tvrdost HB 200-230)
1. Mechanismus nastavitelného příčného nosníku
· Teleskopický kloub má vnořenou strukturu s rozsahem nastavení 500 mm. Je vybaven třemi sadami otvorů pro polohovací kolíky (průměr 16 mm) a je vybaven 45# ocelovými vodicími kolíky (s kolíky proti pádu).
· Kluzné kontaktní plochy jsou mazány tukem MoS₂ a vůle je řízena v rozmezí 0,5-1 mm.
2. Sestava zvedacích ok
· 80 mm rozteč mezi lamelami, vestavěné jehlové ložisko Φ55 mm (model NA4911), sedlo ložiska a přesah očka (H7/R6)
· Čep vyrobený z 40CrNiMoA, průměr 50 mm, pochromovaný (tloušťka 0,05 mm)
3. Protiskluzové podpěrné nohy
· Ve spodní části je instalována obdélníková nosná deska 200×200×20 mm s vyfrézovanými protiskluzovými zuby na povrchu (hloubka zubů 2 mm, rozteč 5 mm).
· Výšku podpěrné nohy lze jemně doladit pomocí nastavovacího šroubu M42 (rozsah nastavení ±50 mm).
1. Kontrola svaru
Všechny hlavní svary procházejí 100% penetračním testováním (PT) a T-spoje procházejí 20% ultrazvukovým testováním (UT), čímž procházejí úrovní I.
Rozměrová odchylka ramen koutového svaru ≤ ±1,5 mm, odchylka přímosti ≤2 mm/m.
2. Rozměrové tolerance
○ Odchylka celé délky paprsku: ±3 mm
○ Odchylka rozteče zvedacích bodů: ±2 mm
○ Celková svislost: ≤1,5 mm/m
3. Testování výkonu
○ Zkouška jmenovitého zatížení: Statické zatížení 1,25násobku jmenovitého zatížení po dobu 1 hodiny, trvalá deformace ≤0,1 %.
○ Test dynamického zatížení: Cyklické zatížení 1,1násobku jmenovitého zatížení po dobu 50 sekund. 0 krát (frekvence 0,5 Hz)
1. Nainstalované zařízení na ochranu proti přetížení (model XZ-100, přesnost ±2 %), které automaticky vypne zvedací okruh, pokud přetížení překročí 10 %.
2. Je nainstalován zvukový a světelný alarm (provozní napětí DC24V), který spustí alarm, když předpětí šroubu klesne o 15 %.
3. Všechny nechráněné pohyblivé části jsou vybaveny ochrannou síťovinou (velikost oka ≤ 20 mm), tkanou ocelovým drátem Φ4 mm taženým za studena.

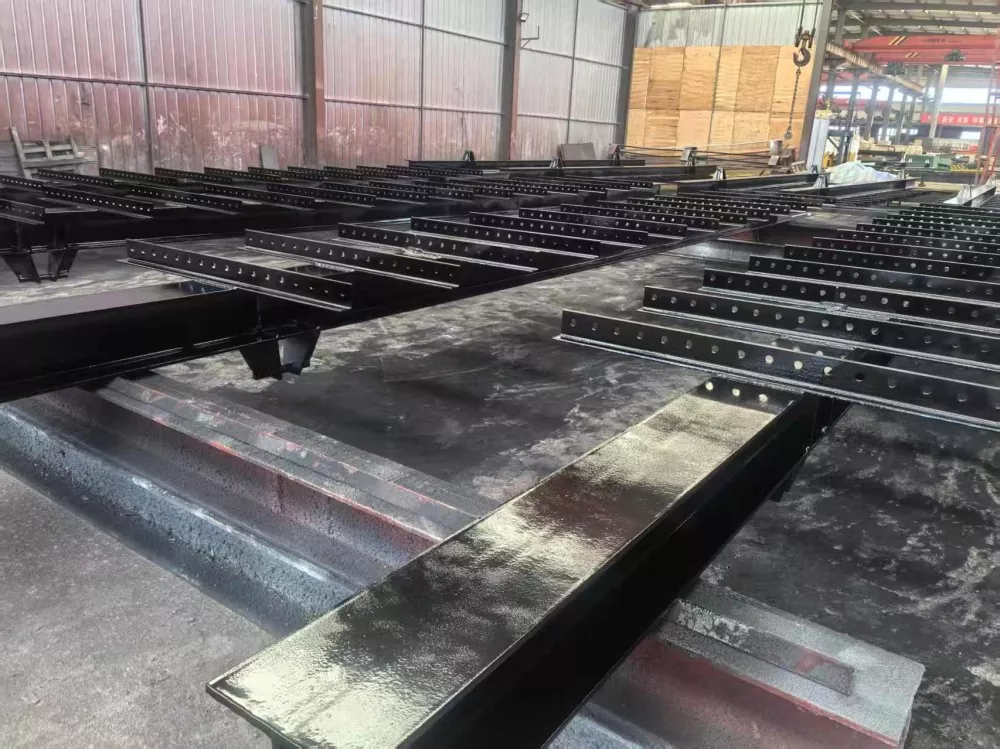

1. Kontrola surovin → CNC řezání laserem → Obrábění (frézování, vrtání) → Svařování → Tepelné zpracování po svařování → Rovnání → Montáž → Leštění → Povrchová úprava (pískování na stupeň Sa2,5, základní nátěr epoxidový zinek 80μm + vrchní nátěr chlorkaučuku 60μm).
2. Klíčové body řízení procesu: Monitorování deformace svařování (s použitím metody tuhého upevnění a zpětné deformace), testování momentu předpětí šroubu (podle specifikace GB/T 1231 musí být dodrženo, s koeficientem momentu regulovaným v rozmezí 0,11-0,15).
1. Poskytněte kompletní konstrukční výkresy (včetně CAD 3D modelů), záruku na materiál a zprávu o tepelném zpracování.
2. Inspekční zpráva třetí strany by měla obsahovat: záznamy o zkouškách mechanických vlastností, diagramy nedestruktivních zkoušek a zprávy o rozměrové kontrole.
3. Připojte Uživatelskou příručku a příručku pro údržbu (včetně katalogu dílů, tabulky cyklů mazání a běžného průvodce odstraňováním problémů).
1. Před každým použitím zkontrolujte: stav vodicích kolíků, praskliny ve svarech, nárůst teploty ložisek (≤40°C) a účinnost systému alarmu.
2. Přetěžování je přísně zakázáno. Rozsah provozních teplot je -20°C až 60°C a maximální rychlost větru nepřesahuje 12 m/s.
3. Pravidelná údržba: Provádějte komplexní kontrolu každých 50 zdvihů nebo každé tři měsíce a každoročně proveďte kalibraci zátěže.
IX. Kvalita designu ocelové konstrukce Liweiyuan
Liweiyuan Steel Structure je předním výrobcem různých výrobků z ocelových konstrukcí a kovových výrobků v Číně. Můžeme přizpůsobit různá řešení kovových výrobků a poskytnout zákazníkům vysoce kvalitní, levné výrobky z ocelových konstrukcí a kovové výrobky. Zákazníkům můžeme poskytnout materiály a návrhy ocelových konstrukcí, které splňují národní a regionální normy, včetně norem z USA a Evropy.
1. Co se stane, když vznikne problém s kvalitou produktu?
Pokud obdržíme kvalitní zpětnou vazbu, slibujeme, že odpovíme do 24 hodin a poskytneme řešení do 48 hodin. Je-li problém naší vinou, můžeme poskytnout bezplatné přepracování, urychlené opětovné odeslání (náklady na dopravu hradíme) nebo kompenzaci podle smlouvy, v závislosti na potřebách zákazníka.
2. Jak zajistíme stálou kvalitu produktu? Máme komplexní proces kontroly kvality?
Naše společnost má certifikaci ISO9001-2016 a zavádí tři úrovně kontroly kvality: složení oceli a pevnostní zkoušky před dodáním surovin; Personál QC provádí kontroly a plně zaznamenává každý výrobní proces; a testovací data jsou plně archivována pro snadný přístup zákazníků.
3. Splňují naše výrobky z ocelových konstrukcí vstupní standardy našeho cílového trhu?
Naše nástroje pro zvedání ocelových konstrukcí Liweiyuan mají certifikaci CE (norma EN1090), která zajišťuje shodu s požadavky EU na bezpečnost, ochranu životního prostředí a energetickou účinnost. K dispozici jsou kompletní zkušební zprávy.
4. Jaká je dodací lhůta?
Dodací lhůta závisí na velikosti a počtu budov. Obecně platí, že dodání je do 30 dnů po obdržení platby. U velkých objednávek jsou povoleny dílčí dodávky.
5. Poskytujete instalační služby?
Poskytneme vám podrobné stavební výkresy a manuály, které vám pomohou postavit a nainstalovat budovu krok za krokem.
